Apartamentos Chiantla

Zona 1, Chiantla · 681.88 m²

Memoria del proyecto

Al occidente de Guatemala, muy cerca del centro del municipio de Chiantla Huehuetenango. Diseñamos un edificio de apartamentos. En un predio de 8.89 x 23.95 metros, que lo conformarían 4 plantas. La primera planta para parqueo de vehículos, dos plantas de apartamentos y una cuarta planta para servicios y esparcimiento. El programa de necesidades para cada apartamento debía tener lo esencial.

Rodeado de colindantes privados, el único acceso tendría orientación suroeste dispuesto en los 8.89 metros. Evitamos abrir todas las ventanas hacia dicha orientación ya que necesitábamos intentar bloquear el sol vespertino y aislarnos de una angosta calle muy transitada y ruidosa. Entonces dispusimos pozos de iluminación y ventilación en el interior los cuales perforarían las cuatro plantas del edificio.

Datos técnicos

Arquitecto: Elías Herrera. Situación: Zona 1 Chiantla Huehuetenango, Guatemala. Cliente: Privado. Proyecto: 2010. Construcción: 2011. Superficie: 681.88 m2. Constructor: Independiente.

Plantas arquitectónicas

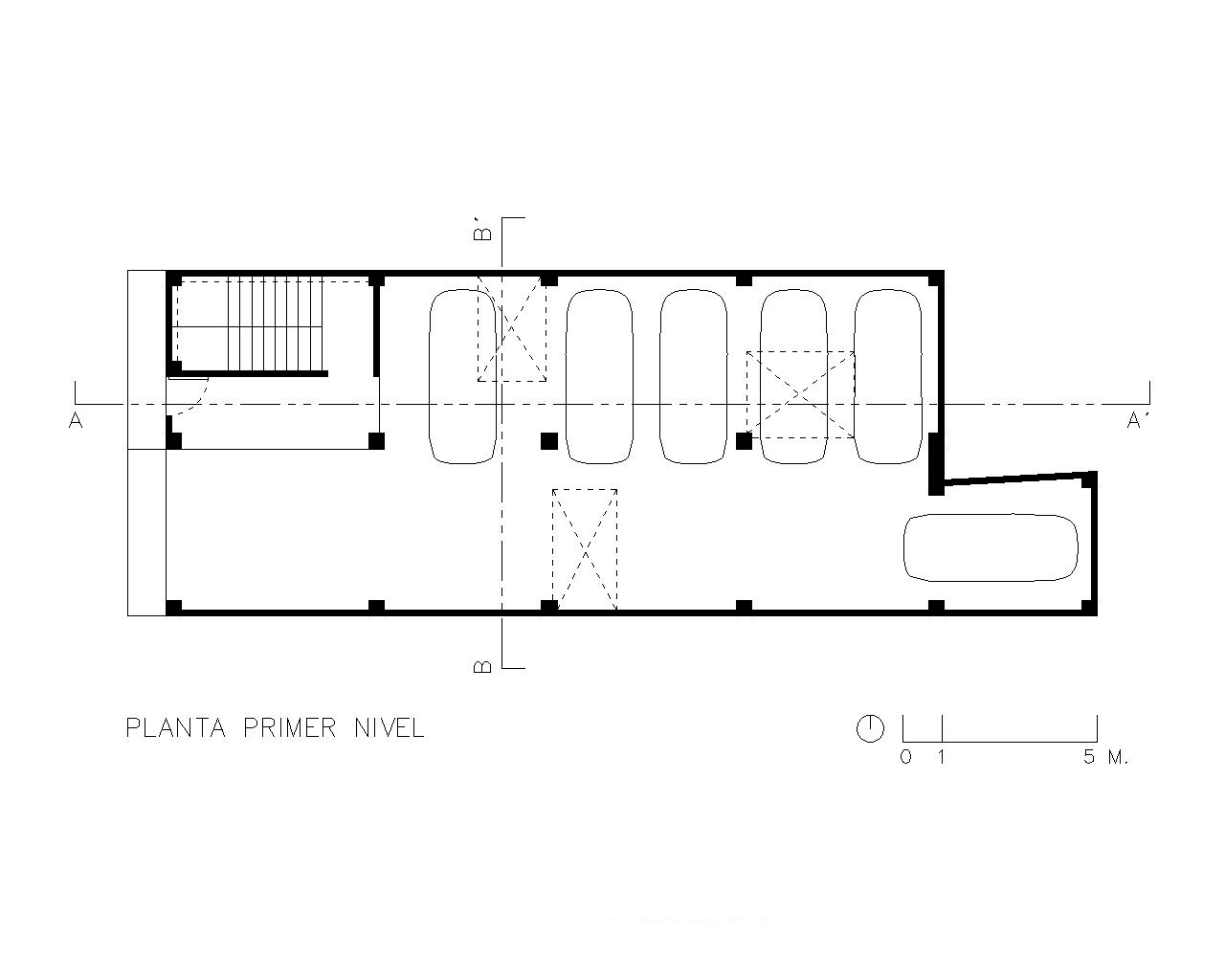

Apartamentos Chiantla — Planta arquitectónica — primer nivel — Planta arquitectónica — primer nivel

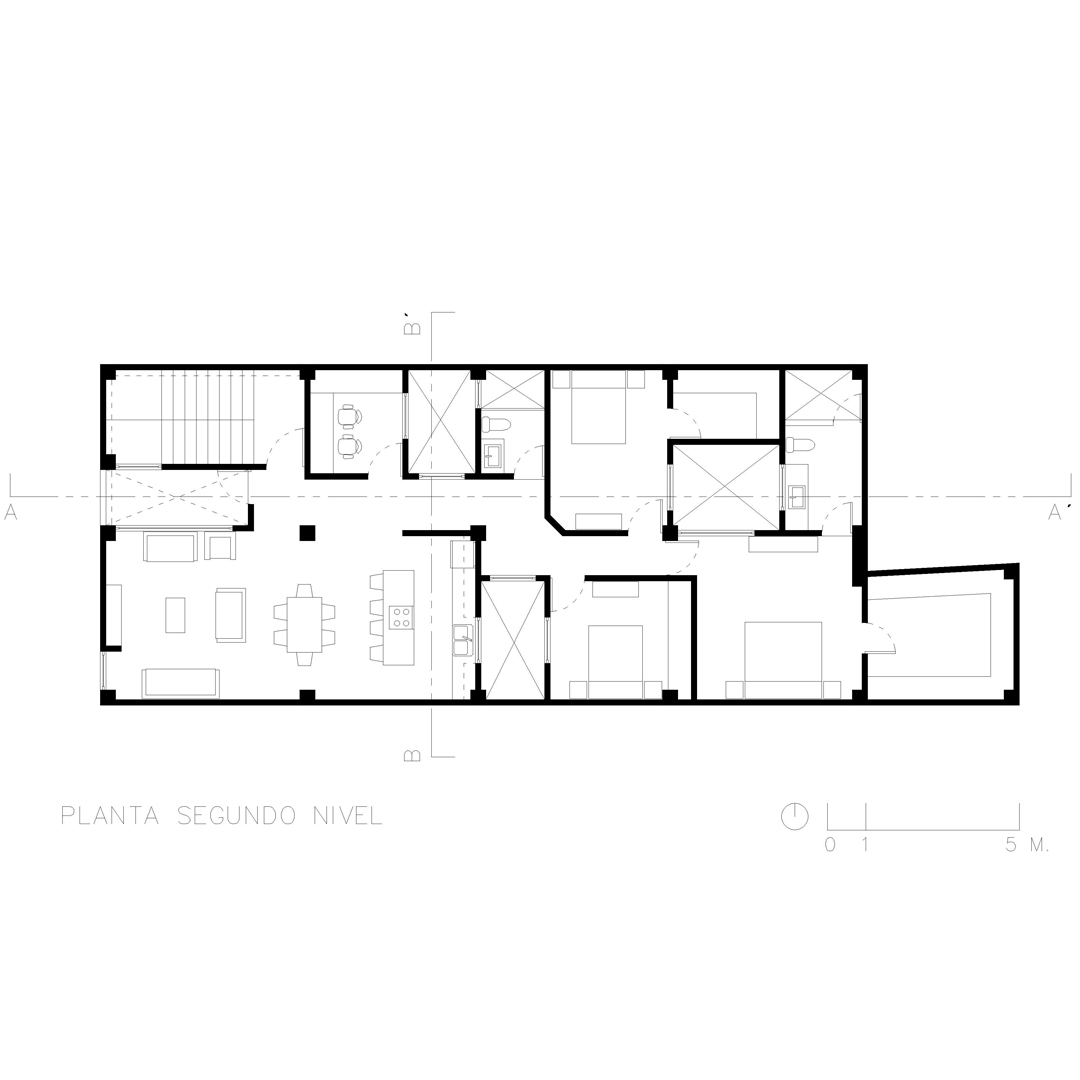

Apartamentos Chiantla — Planta arquitectónica — segundo nivel — Planta arquitectónica — segundo nivel

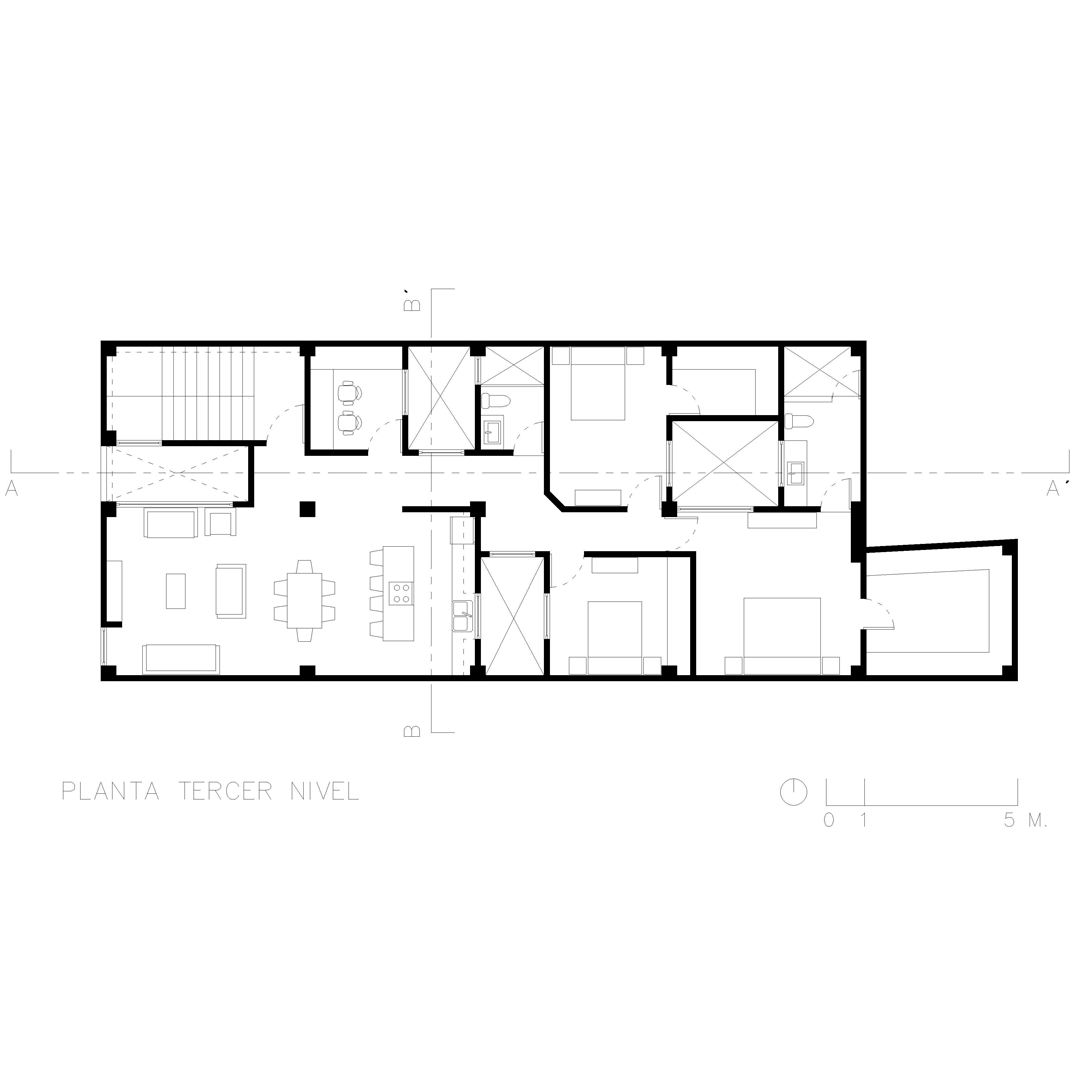

Apartamentos Chiantla — Planta arquitectónica — tercer nivel — Planta arquitectónica — tercer nivel

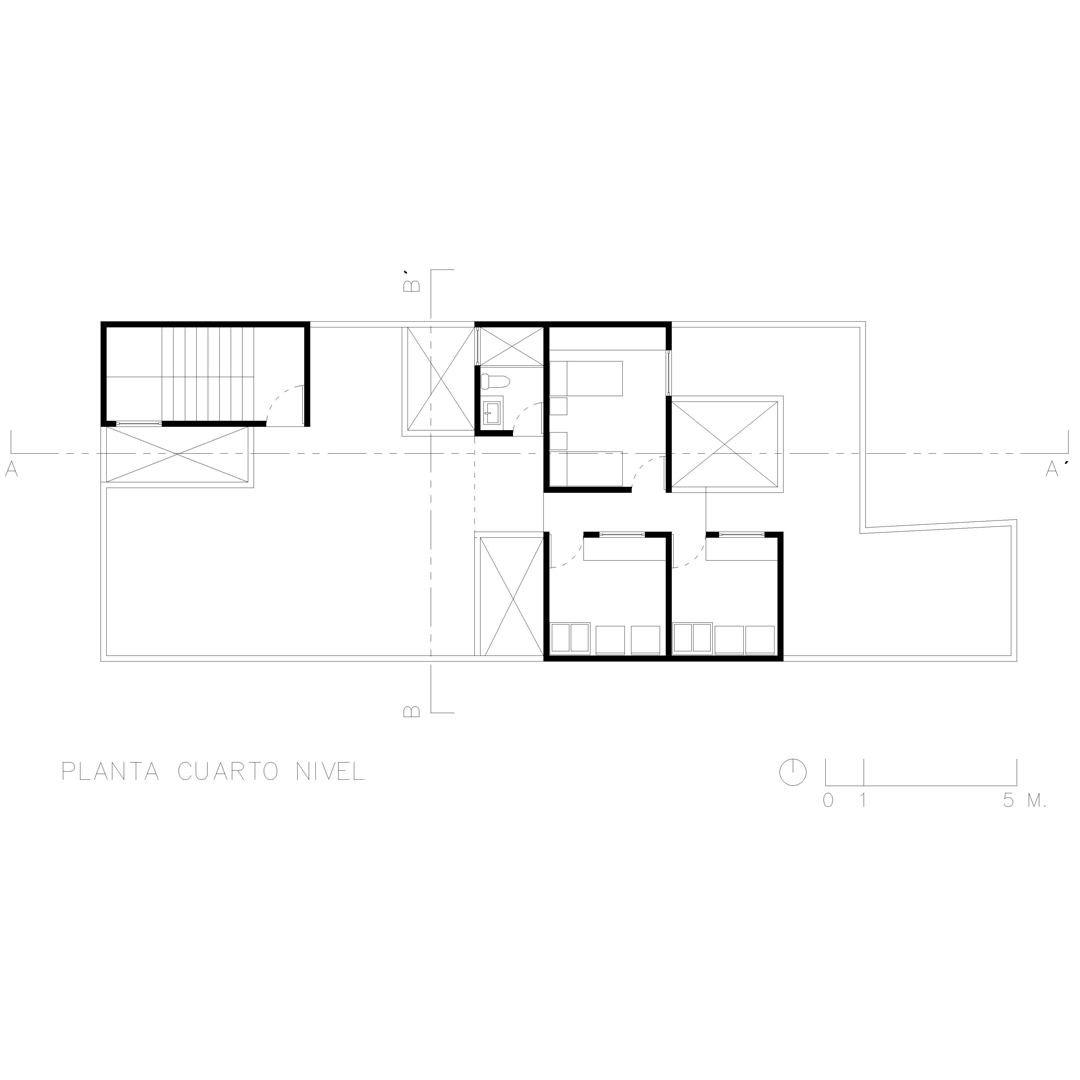

Apartamentos Chiantla — Planta arquitectónica — cuarto nivel — Planta arquitectónica — cuarto nivel

Elevaciones

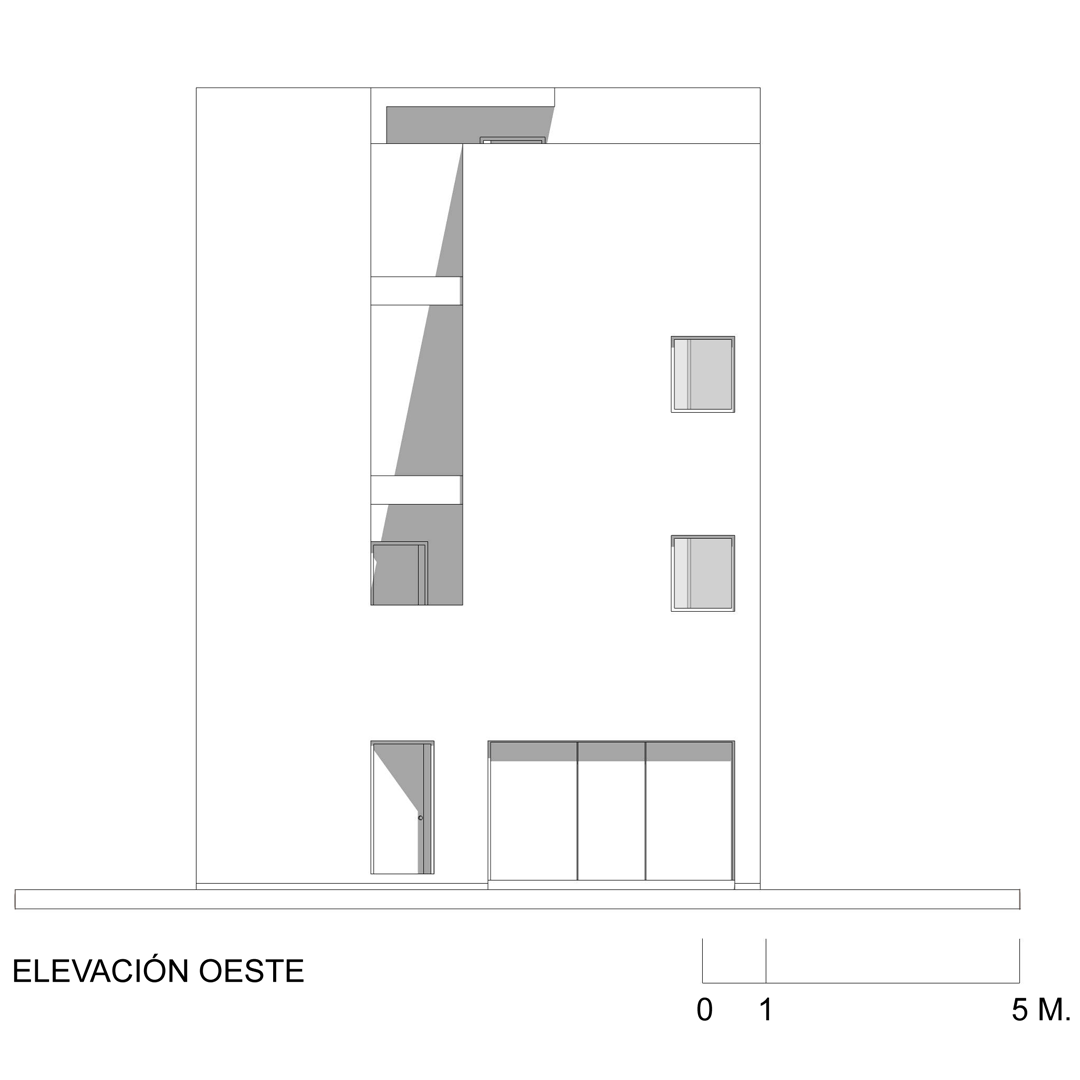

Apartamentos Chiantla — Elevación oeste — Elevación oeste

Secciones

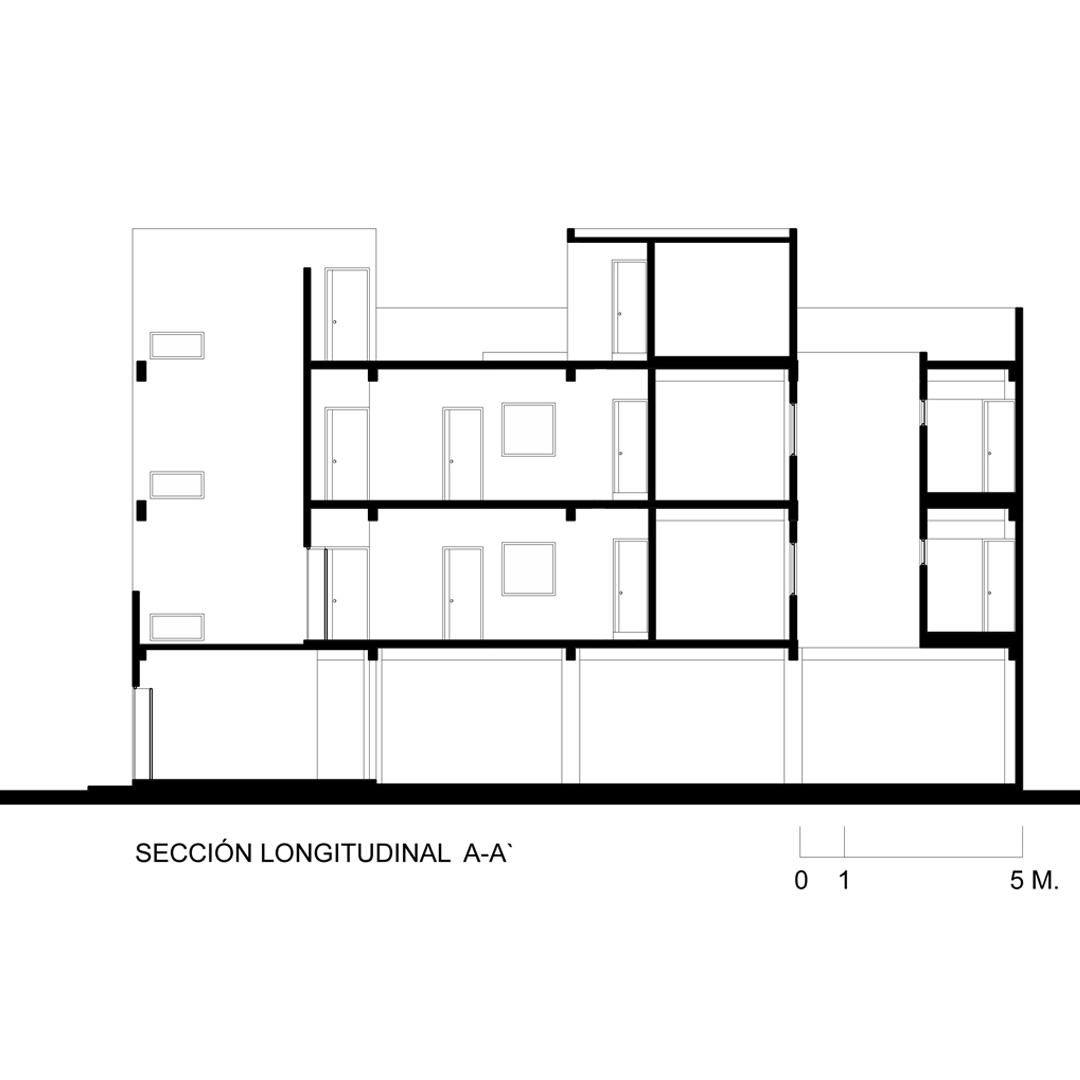

Apartamentos Chiantla — Sección longitudinal A–A’ — Sección longitudinal A–A’

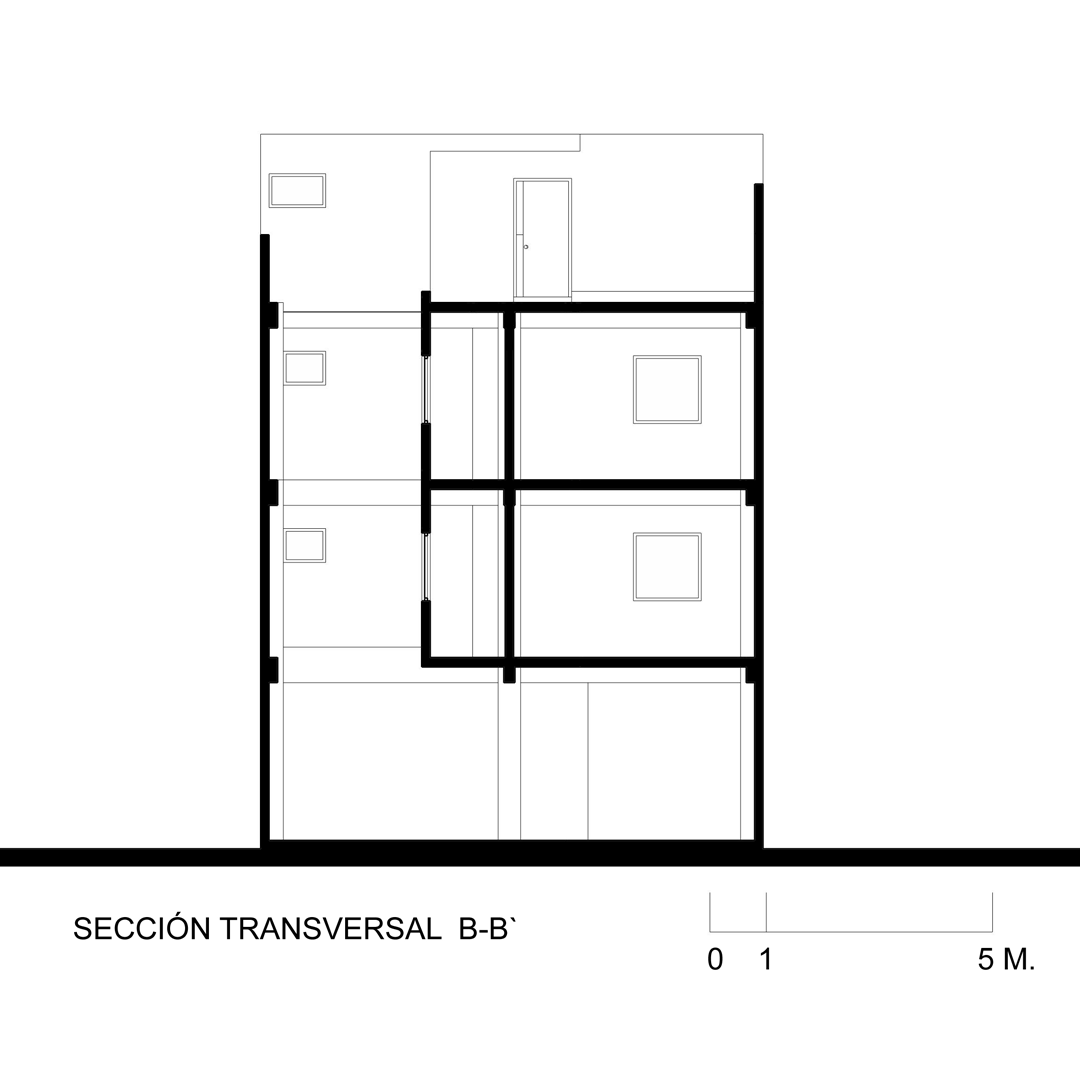

Apartamentos Chiantla — Sección transversal B–B’ — Sección transversal B–B’

Isométricos / axonometrías

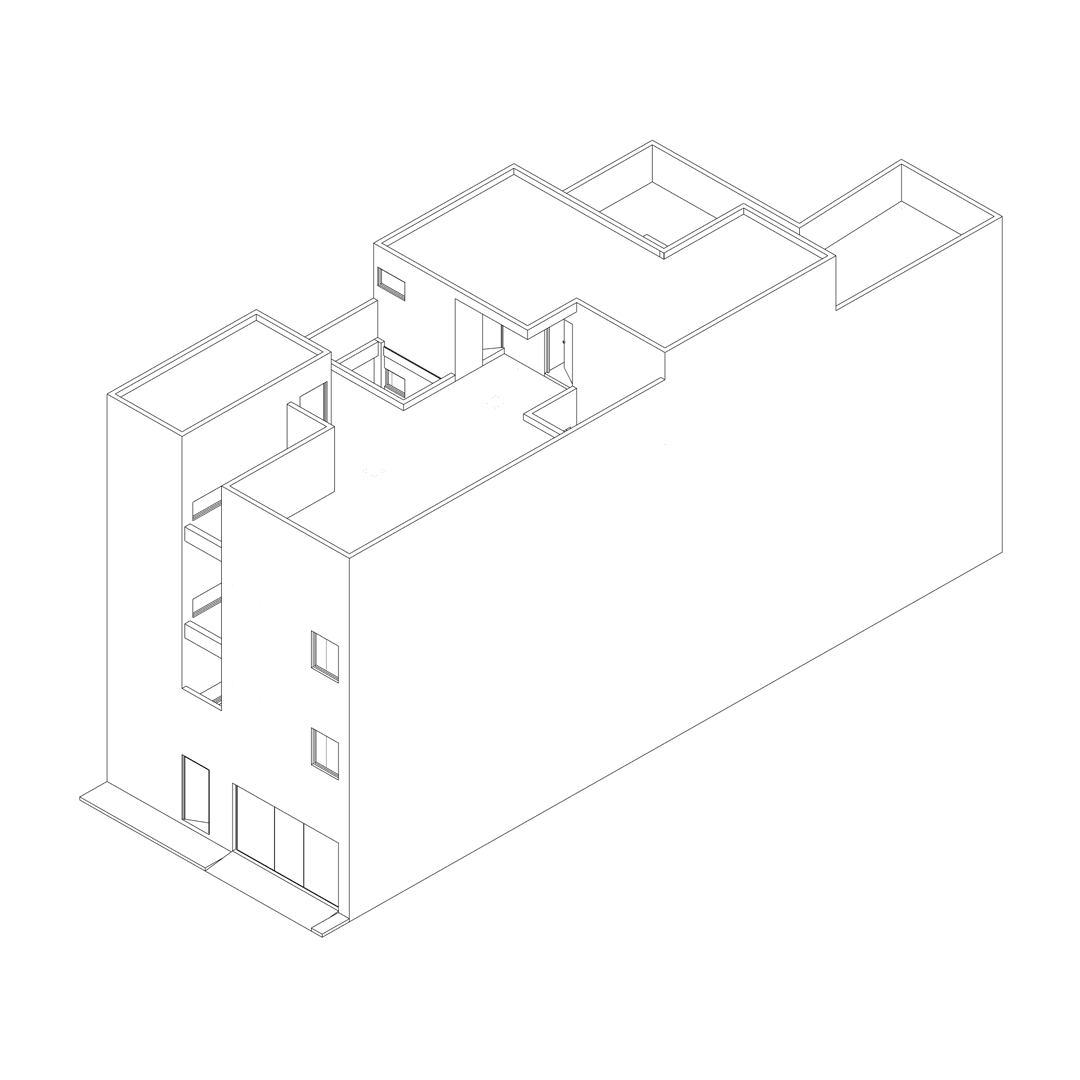

Apartamentos Chiantla — Isométrico 01 — Isométrico 01

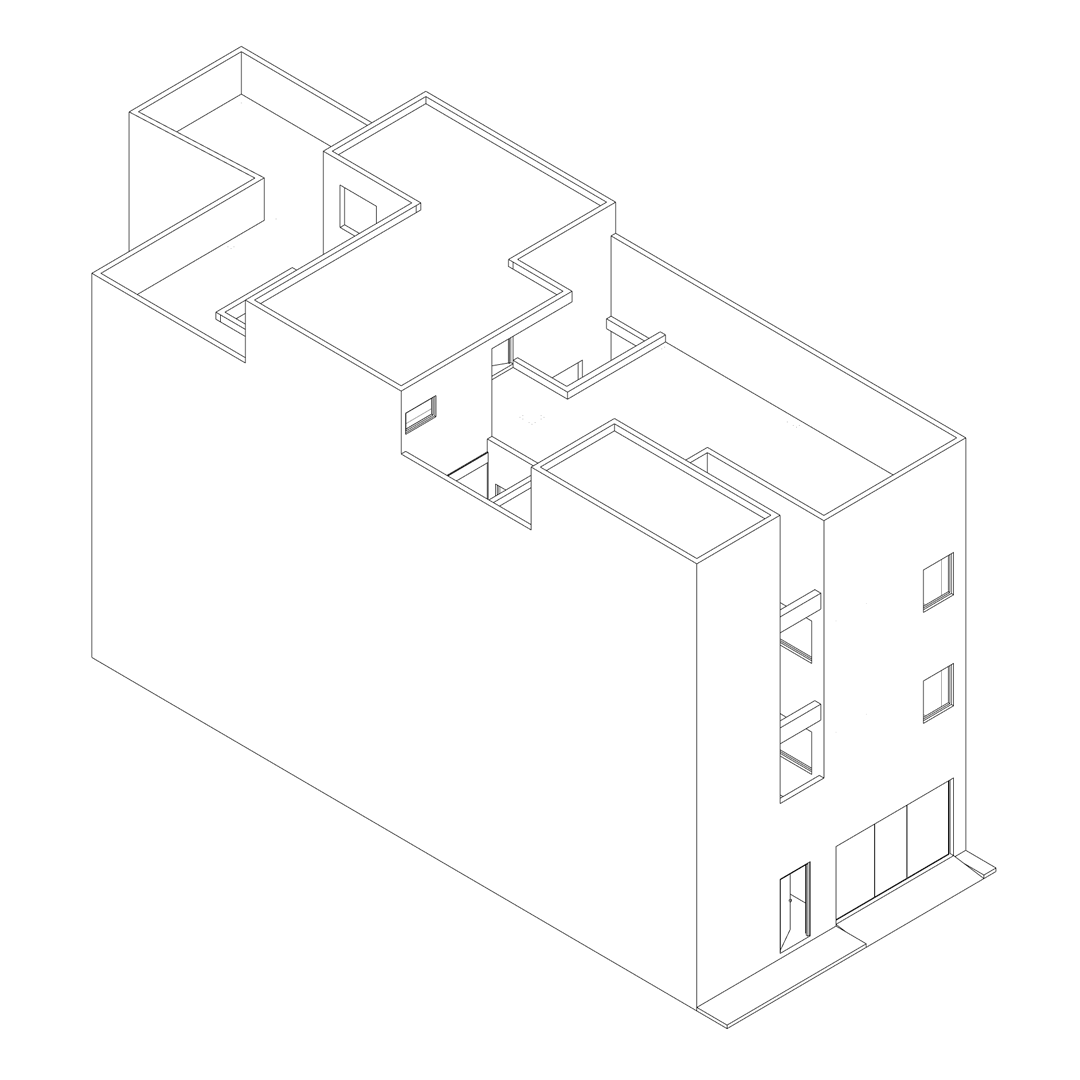

Apartamentos Chiantla — Isométrico 02 — Isométrico 02

Renders

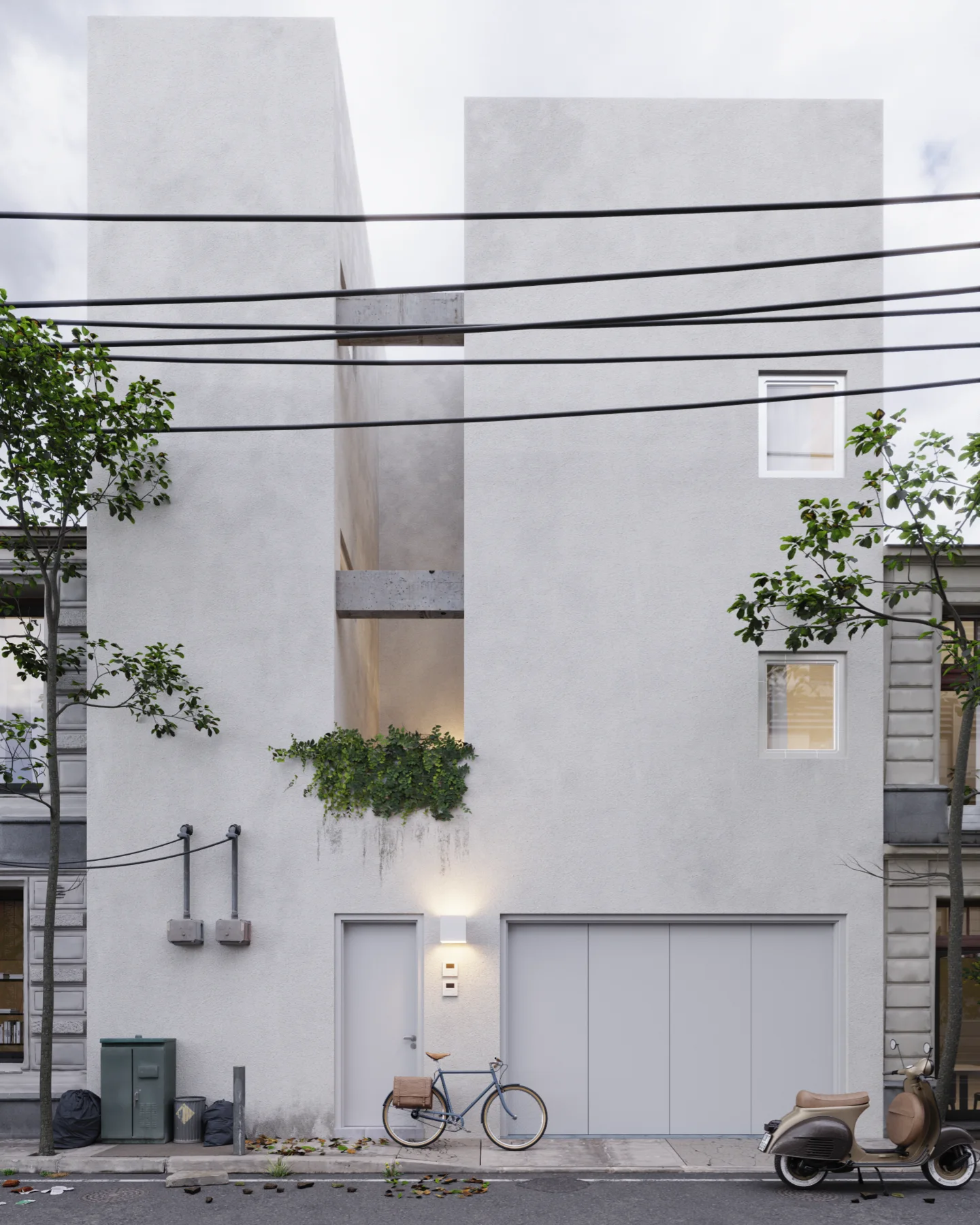

Apartamentos Chiantla — Render 01 — Render 01

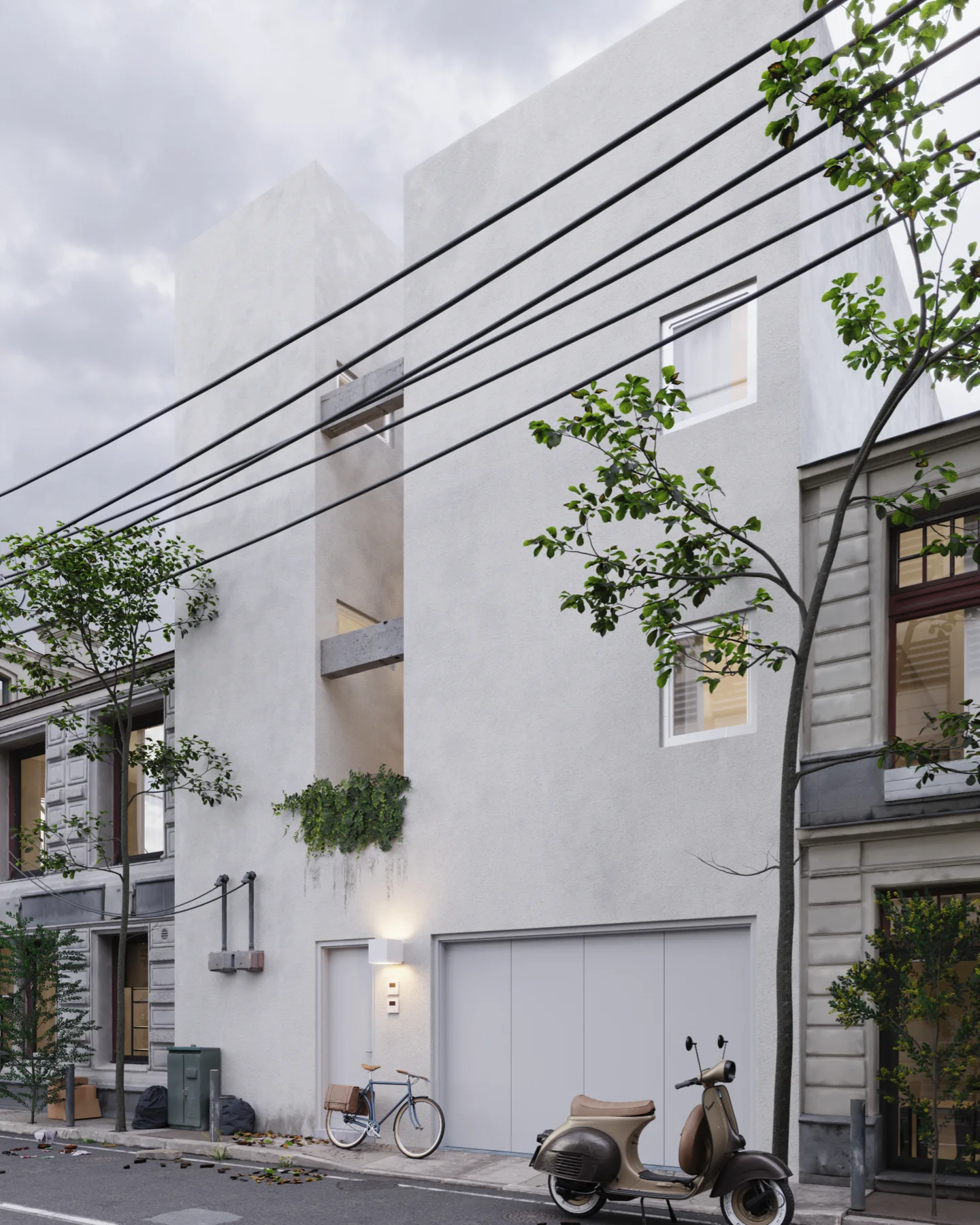

Apartamentos Chiantla — Render 02 — Render 02

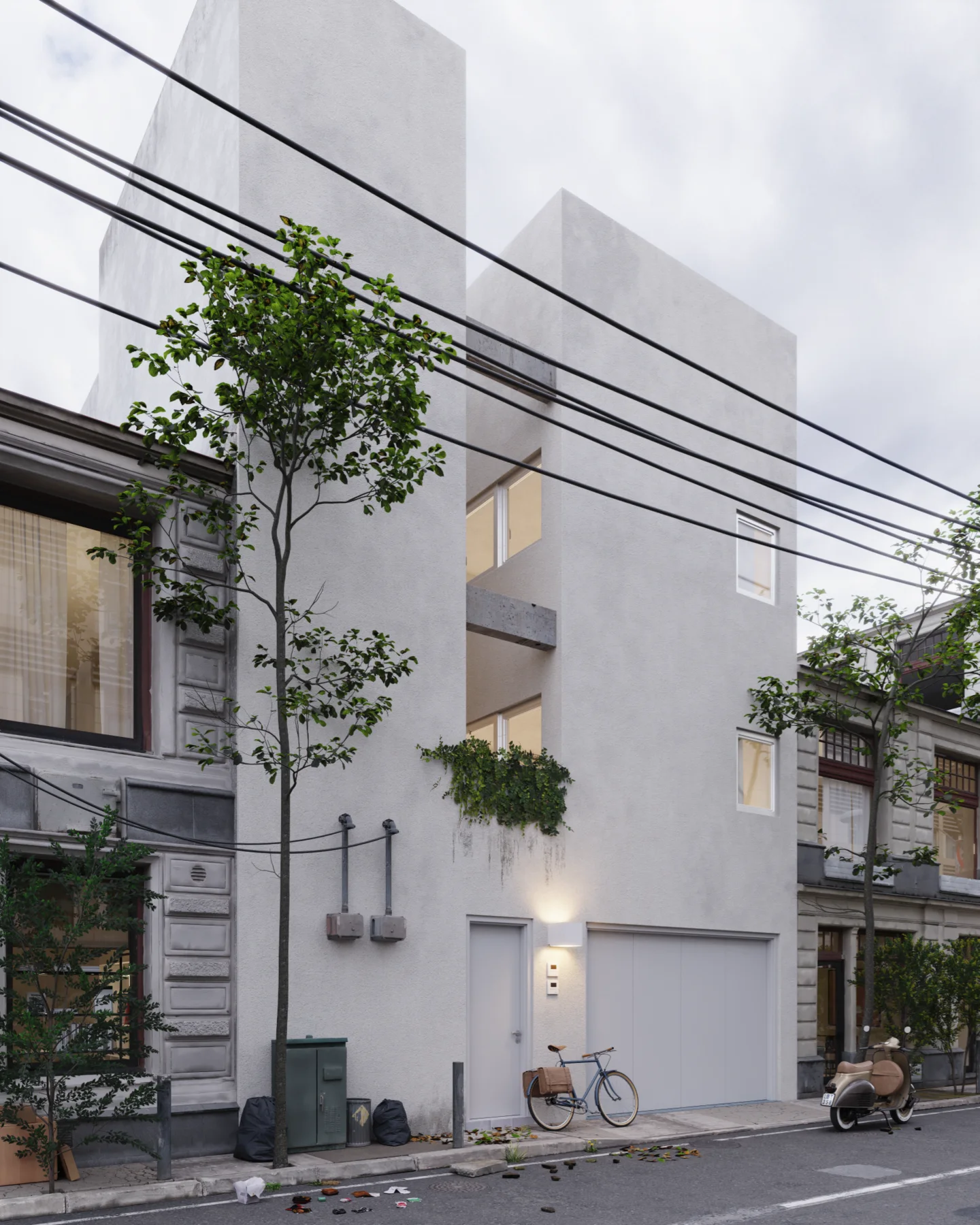

Apartamentos Chiantla — Render 03 — Render 03

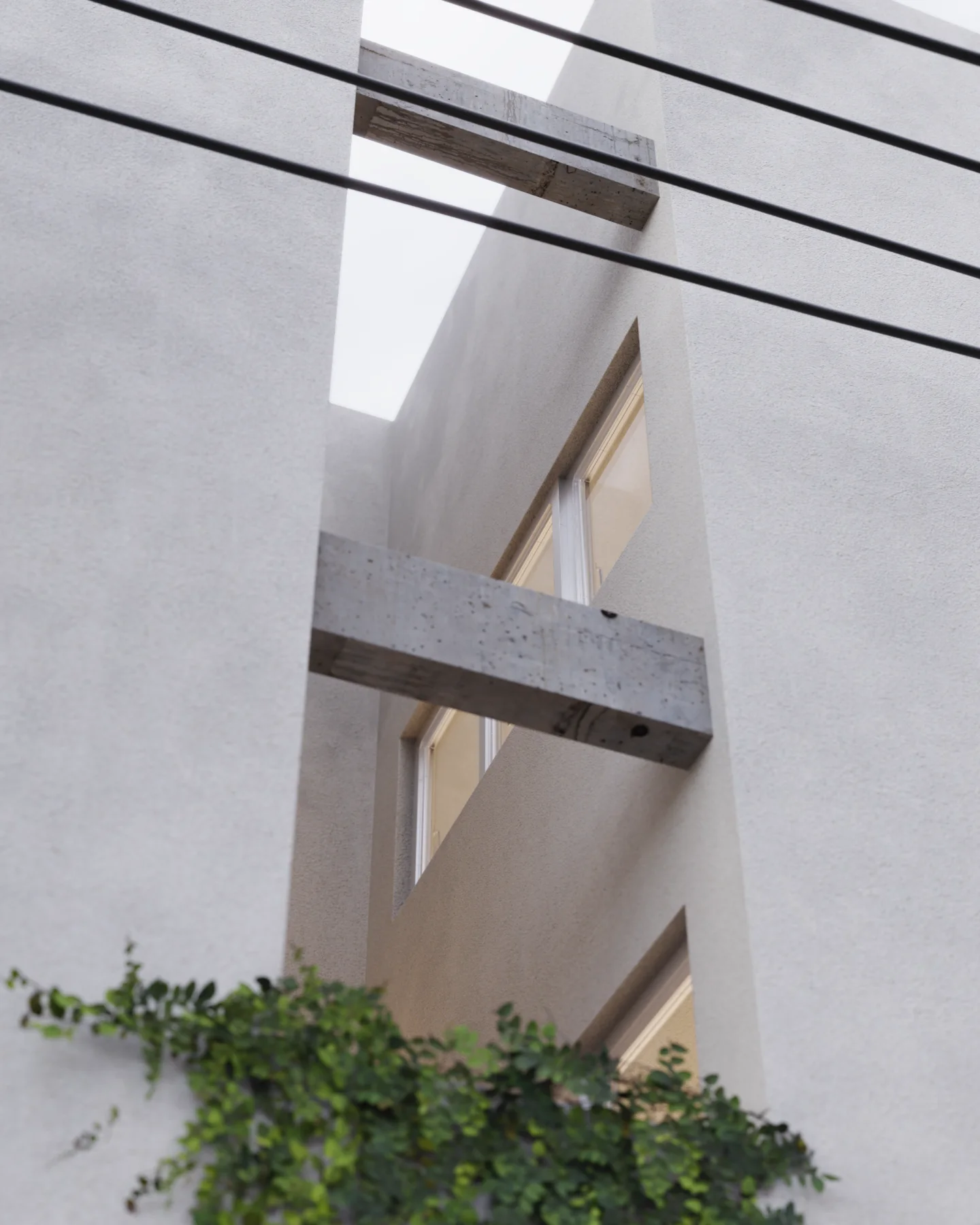

Apartamentos Chiantla — Render 04 — Render 04
